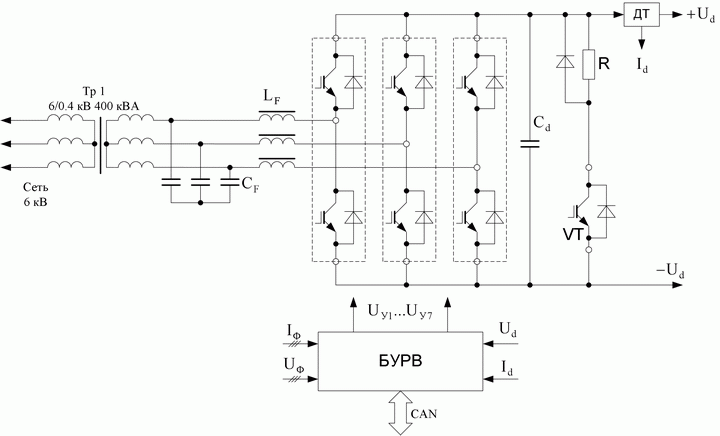

• Напряжение питающей сети (от вакуумного выключателя) через трансформатор Тр1 и индуктивно - емкостной фильтр поступает на реверсивный выпрямитель (РВ), выполненный в виде трехфазной мостовой схемы на диодно-транзисторных модулях. Управление РВ осуществляется микропроцессорным блоком управления БУРВ, на входы которого поступают сигналы, пропорциональные фазным токам и напряжениям и выходным значениям тока и напряжения. На выходе БУРВ формируются напряжения, определяющие необходимые диаграммы коммутации силовых транзисторов.

​

• Режим работы РВ (выпрямительный или инверторный) определяется БУРВ в зависимости от мгновенных значений, и знака мгновенной выходной мощности РВ. При положительной суммарной мощности, потребляемой главными приводами, РВ работает в выпрямительном режиме с функциями корректора коэффициента мощности, что обеспечивает практически синусоидальные фазные токи с минимальным содержанием высших гармоник.

​

• При отрицательной суммарной выходной мощности РВ автоматически переходит в режим инвертора, ведомого сетью, обеспечивая рекуперацию энергии в сеть. Использование ШИМ - модуляции позволяет формировать синусоидальные фазные токи, отдаваемые в питающую сеть. Коэффициент мощности РВ в обоих режимах близок к единице.

​

• При превышении напряжения на звене постоянного тока максимально допустимого значения , открывается транзисторный модуль VT и энергия, поступающая в звено постоянного тока от главных электроприводов, рассеивается в резисторе R. Описанный режим относится к аварийным и может возникнуть, например, при обрыве сети во время торможения главных приводов.

​

• РВ с помощью CAN - интерфейса включен в локальную управляющую сеть экскаватора. Основными сигналами, передаваемыми в сеть, являются диагностические сообщения о состоянии РВ, параметрах питающей сети и выходных напряжении и токе. По этому же каналу производится включение РВ и установка его параметров при настройке электрооборудования экскаватора.
