Кресло оператора

Органы оперативного управления устройства сосредоточены в кресле-пульте машиниста, внешний вид которого приведен на рисунке.

Кресло-пульт состоит из собственно кресла на пневматическом или гидравлическом амортизационном подвесе, правой и левой консолей, на верхних панелях которых установлены командоконтроллеры и кнопки, а так же коммутационного бокса, установленного за спинкой кресла.

Соединение кресла-пульта с остальной схемой устройства производится с помощью кабелей, подключаемых к разъёмам в нижней панели коммутационного бокса.

Центральный блок управления (ЦБУ) установлен в коммутационном боксе. Кроме того, в боксе расположен блок питания кресла-пульта, динамик, воспроизводящий голосовые сообщения системы диагностики, разъемом USB для подключения к ЦБУ персонального компьютера (ноутбука), посредством которого производится конфигурирование системы, подробная диагностика оборудования устройства, изменение программного обеспечения и параметров приводов и т. д.

Внешний вид консолей кресла - пульта приведен на рисунках. В обеих консолях установлено по одному командоконтроллеру и по одной плате входов - выходов (БВВХ).

Кнопки, обеспечивающие включение и выключение отдельных элементов электро-оборудования экскаватора, расположены на горизонтальных частях обеих консолей кресла, имеют световую индикацию и объединены в функциональные группы.

На левой консоли установлена кнопка «Аварийный стоп», кнопки включения - выключения всех главных приводов и кнопки выборочного включения - выключения каждого из главных приводов, необходимые для наладочных или вспомогательных работ.

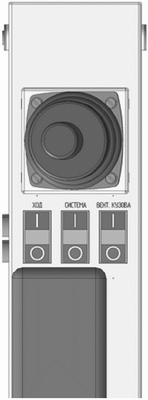

На правой консоли расположены кнопки переключения режимов экскавация - ход, кнопки включения - выключения системы управления и кнопки включения - выключения вентиляторов кузова.

Основные органы индикации сосредоточены на выносном пульте индикации. Внешний вид пульта приведен на рисунке.

На лицевой панели пульта размещены клавиатура, четырёхстрочный алфавитно-цифровой дисплей, светодиодные индикаторы состояния концевых выключателей экскаватора и общий для всех защитных сигналов индикатор.

Для удобства переноски пульта, для работы с его клавиатурой, пульт снабжен ручкой. Пульт соединяется с креслом гибким кабелем и может быть установлен в удобном для визуального наблюдения месте кабины.

Органы управления и индикации, расположенные на лицевой панели пульта, предназначены для оперативного контроля состояния устройства, изменения режимов работы и параметров электроприводов. Функции, выполняемые клавишами клавиатуры, зависят от выбранного режима работы. Дисплей в зависимости от выбранного режима работы отображает измеряемые переменные и их размерность, номера, названия, числовые значения программируемых параметров или текстовые сообщения системы диагностики. При этом текстовое сообщение диагностики дублируется голосовым сообщением.
